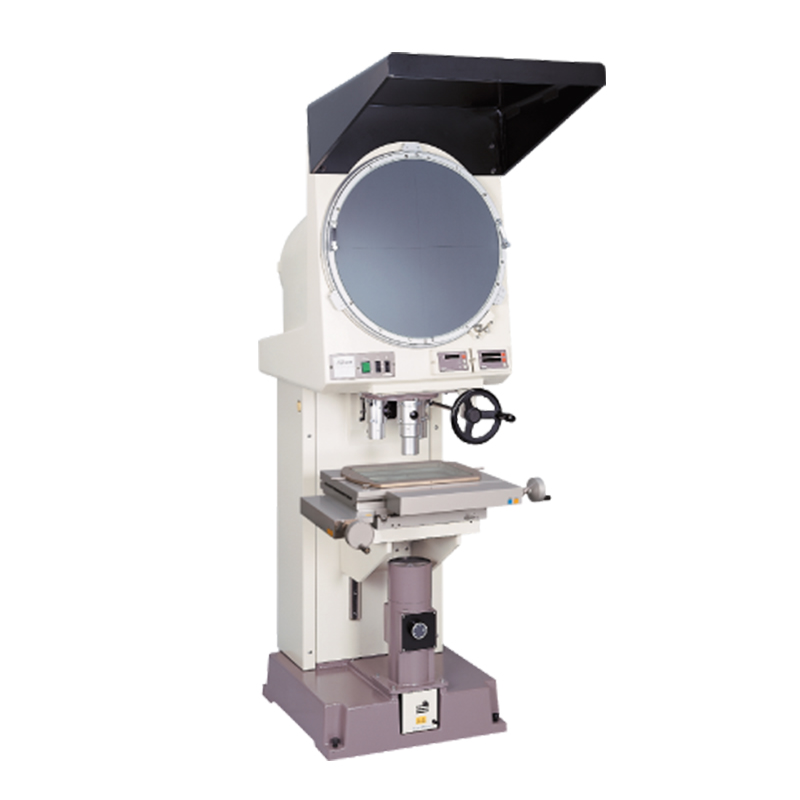

尼康轮廓投影仪V-20B

这是具有出色图像质量的落地式光学轮廓投影仪，具有精确捕获X-Y坐标功能。样本图像显示在20”(500mm)的屏幕上，能够从工作台上捕获准确数据。带有500mm投影屏的立式投影仪。可以安装大型载物台，内置数字计数器和角度计数器。

简单构造提供高精度测量

对于检查工序和品质检测，提供优秀的测量精度。可以进行各种零件的平面尺寸和角度测量，以及在投影屏上的图形比对测量。

轮廓投影仪V-20B

坚固构造加上尼康的光学系统和载物台，造就能够进行准确测量的立式投影仪。

齐焦设计投影镜头

所有镜头都为齐焦设计，转换倍率后无需再调焦。长工作距离可以防止检查零件时碰到镜头。

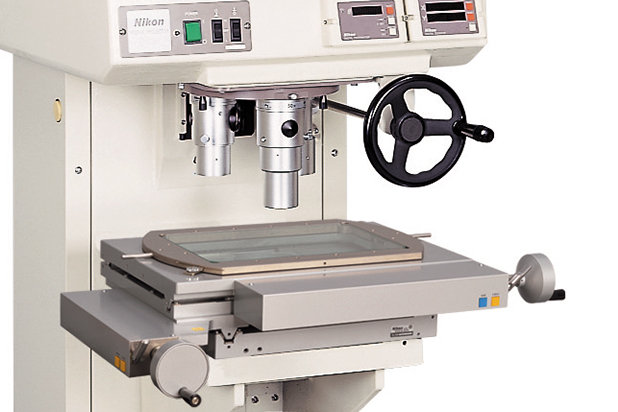

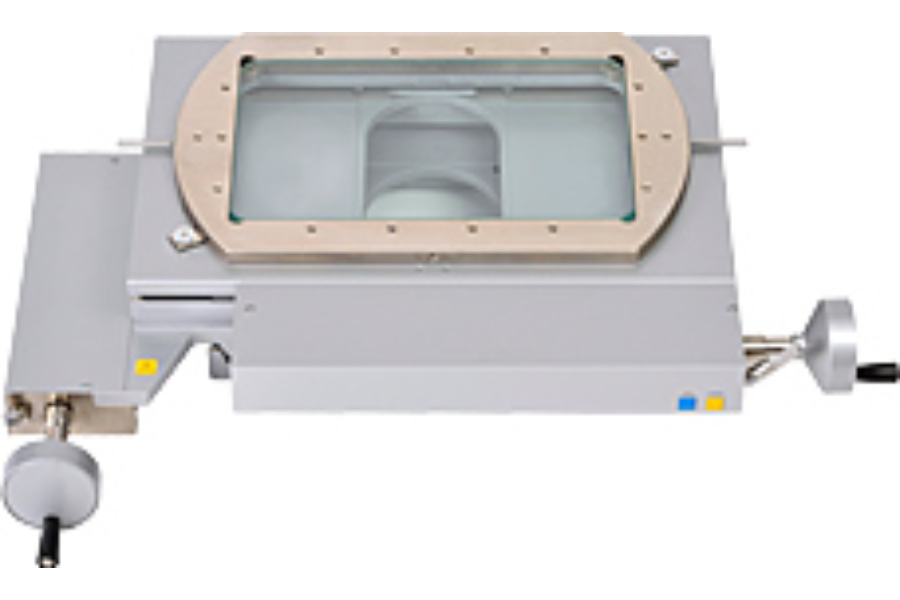

提供多种载物台

从50mm×50mm到250mm×150mm，5种坚固耐用的载物台可供选择。

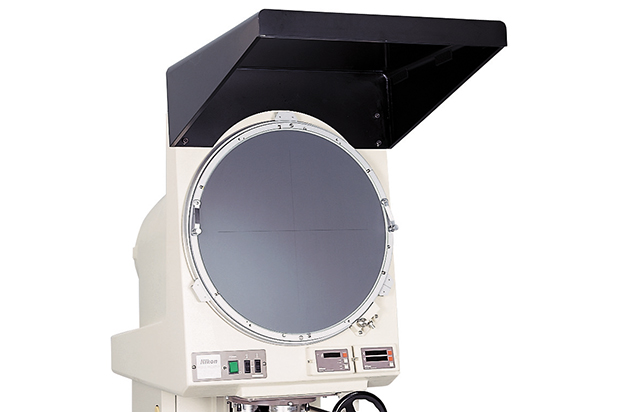

500mm大尺寸投影屏

带有可以旋转的500mm大尺寸投影屏。可以在大视场内得到高亮度、高对比度的图像。

远心光学系统投影物镜

用于远心光学系统的5x到100x的5种投影物镜可供选择。可以对各种零件的尺寸和形状进行测量。

规格参数

种类	垂直光学轴
放大精度	±0.1% in contour illumination, ±0.15% in surface illumination
输入功率	110 VAC, 220 VAC
最大样品尺寸	150mm (5.9”)
光源	24V-150W 卤素灯
镜头接口	3-镜头转换器
屏幕	500 mm (19.7”) 直径, 量角器屏幕, inclined 8°
尺寸 (WxDxH) and 重量 (approx.)	570 x 1200 x 1900 mm (22.4 x 47.2 x 74.8“); 260 kg (573 lbs)
投影镜头	5x, 10x, 20x, 50x & 100x
载物台	10x6, 8x6, 6x4, 4x4, 2x2
图像	正置和倒置
