MF-1001/MF-501/MH-15M数显高度计

简要描述：数显高度计MF-1001/MF-501/MH-15M，光栅尺内置的数字测量仪。可以0.01μm的最小读数测量小型精密仪器和电子零件的厚度、高度差等。

产品型号：MF-1001/MF-501/MH-15M
产品产地：
更新时间：2023-12-08
访问量：635

产品咨询联系我们

产品分类

详细介绍

数显高度计MF-1001 / MF-501 / MH-15M

光栅尺内置的数字测量仪。可以0.01μm的最小读数测量小型精密仪器和电子零件的厚度、高度差等。

高精度保证　　

· 最小读数从1µm到0.01µm

· 3种数字测量头 MF-1001：测量范围0〜100mm

· MF-501：测量范围0〜50mm

· MH-15M：测量范围0〜15mm

2种计数器

· MFC-200：最小读数值0.1µm

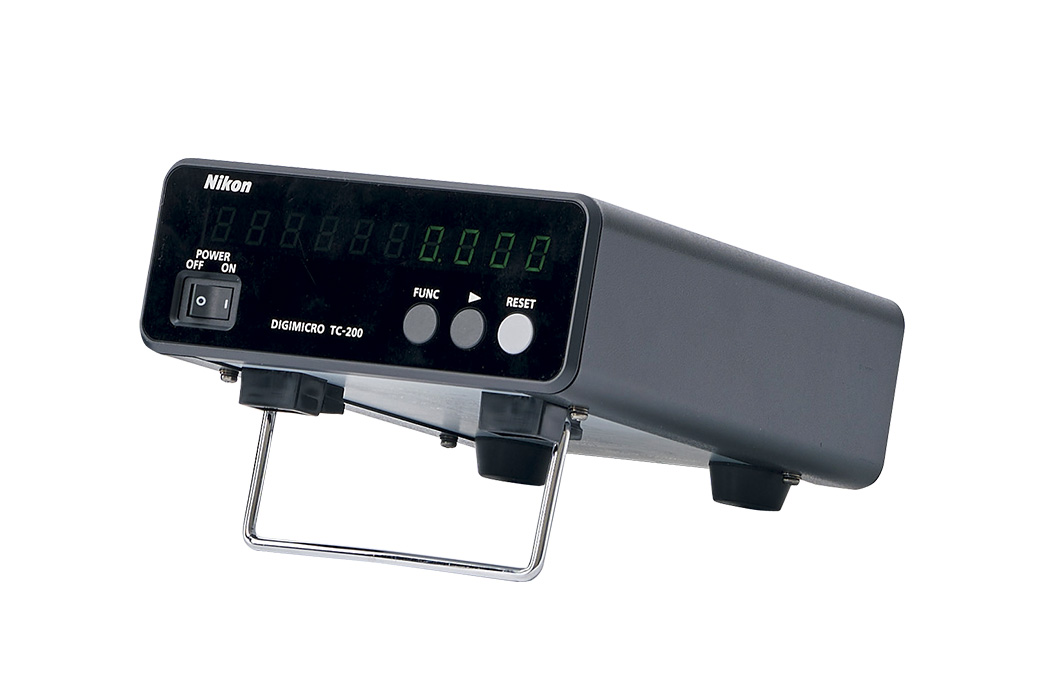

· TC-200：最小读数值0.01µm

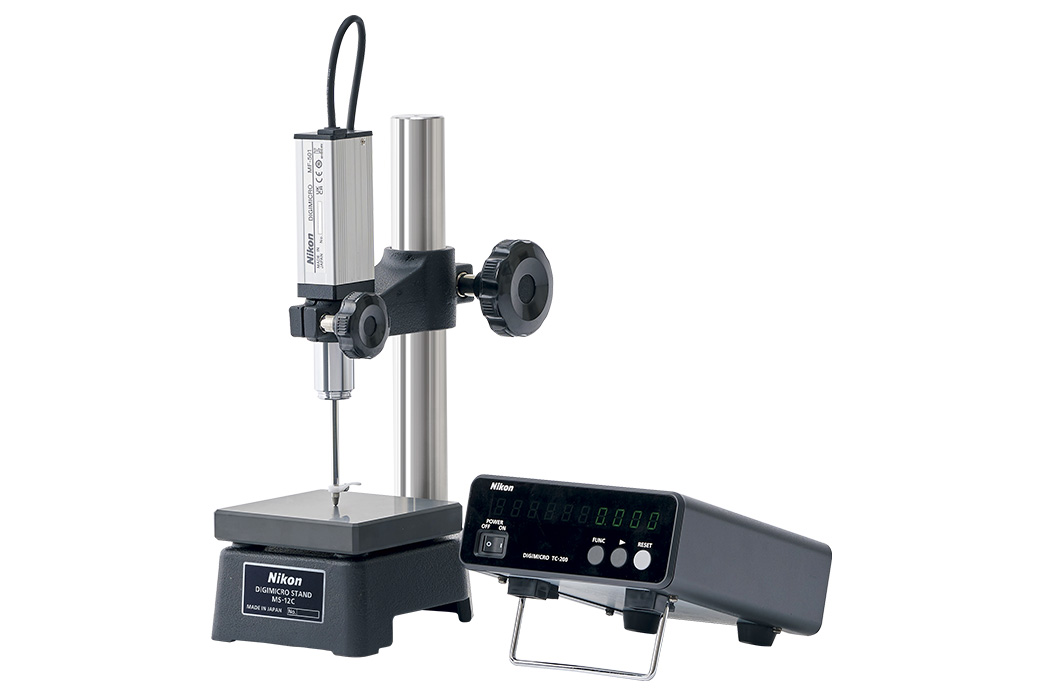

数显高度计

有3种测量头可供选择。还有各种计数器、底座、测头等，可以满足各种测量需求。

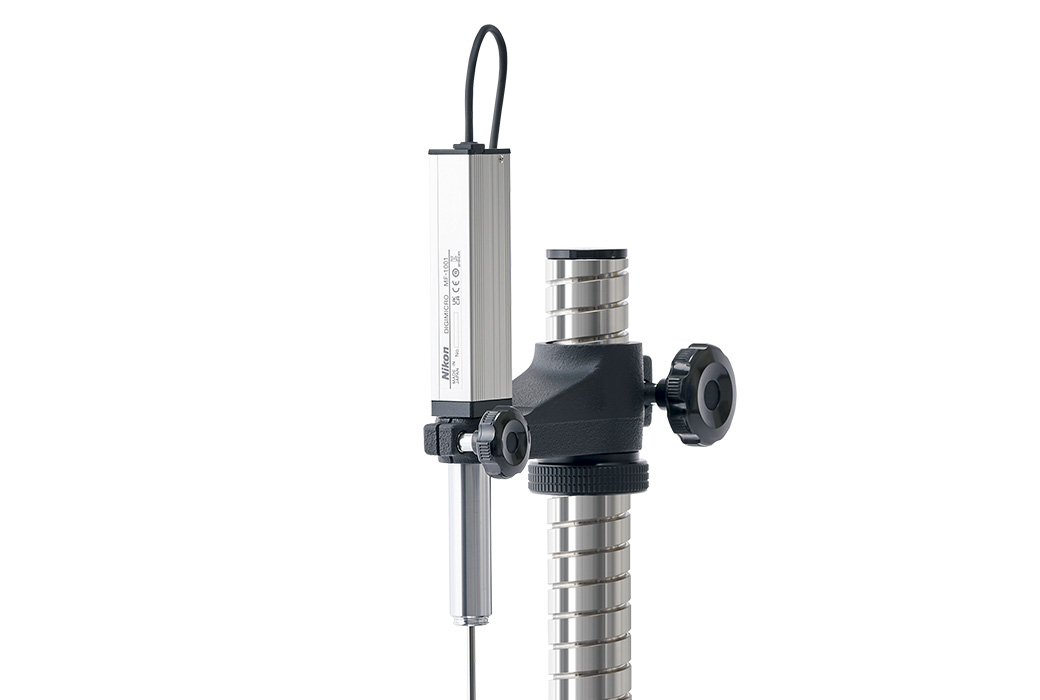

MH-15M数显高度计测量头

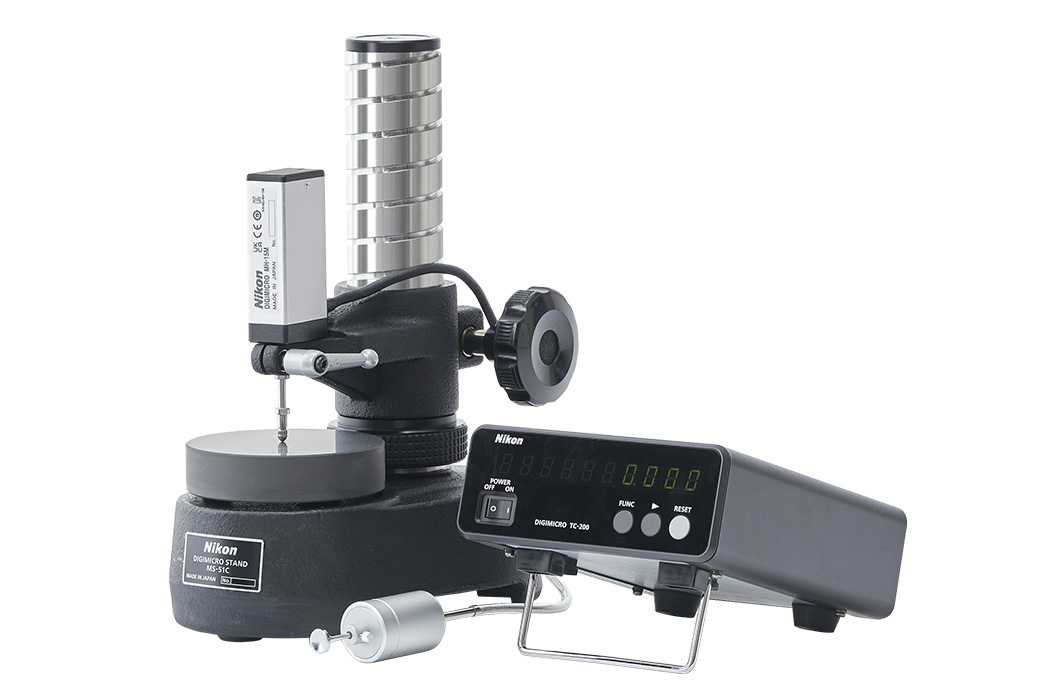

· MH-15M＋TC-200 计数器

· 测量范围：0～15mm

· 最小读数值：0.01µm

· 精度（20℃）：0.7µm

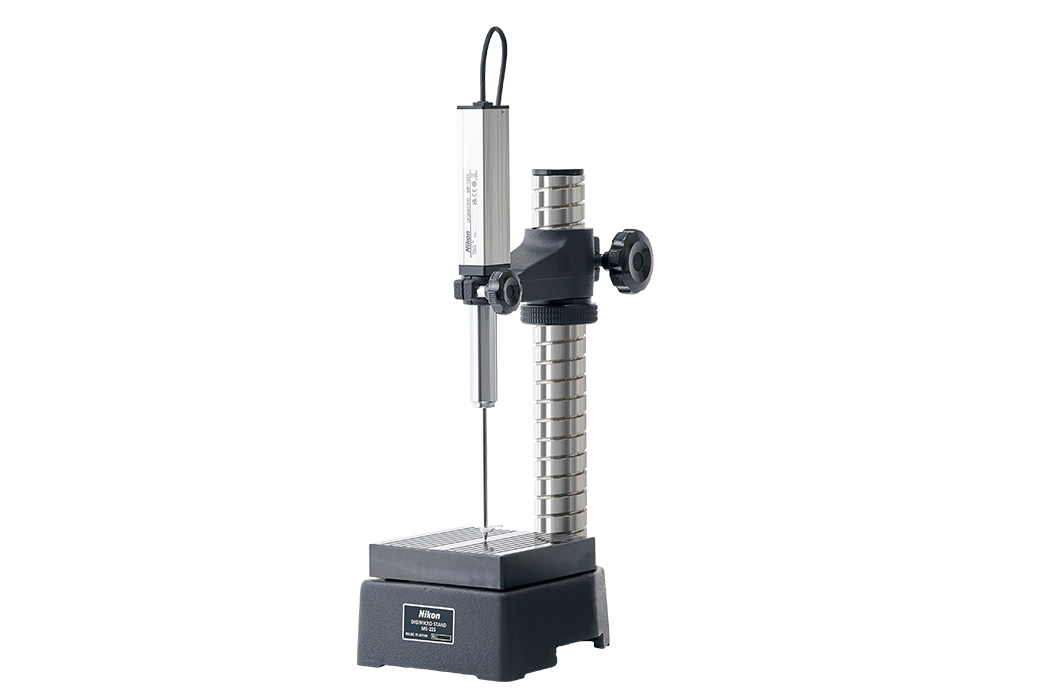

MF-1001数显高度计测量头

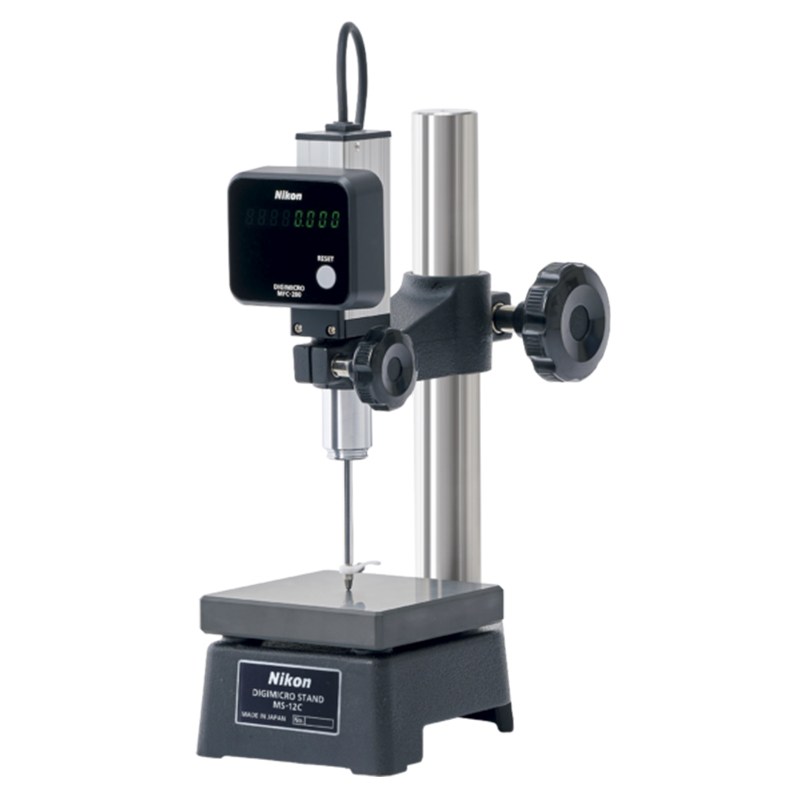

· MF-1001＋MFC-200 计数器

· 测量范围：0～100mm

· 最小读数值：0.1µm

· 精度（20℃）：3µm

· MF-1001＋TC-200 计数器

· 测量范围：0～100mm

· 最小读数值：0.01µm

· 精度（20℃）：3µm

MF-501数显高度计测量头

· MF-501＋MFC-200 计数器

· 测量范围：0～50mm

· 最小读数值：0.1µm

· 精度（20℃）：1µm

· MF-501＋TC-200 计数器

· 测量范围：0～50mm

· 最小读数值：0.01µm

· 精度（20℃）：1µm

三种测头，两种计数器

三种测头型号是 0-100mm量程的MF-1001、0-50mm量程的 MF-501 和 0-15mm量程的 MHF-15M，可选两种DRO 计数器，MFC-200 和 TC-200。

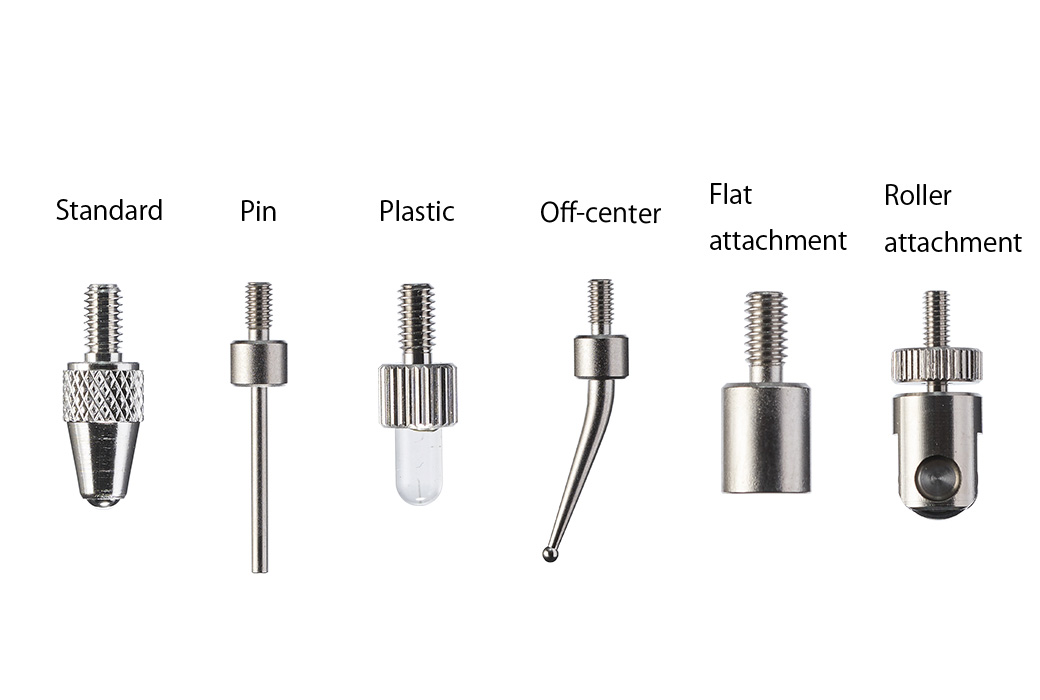

测针配件

6种测头可供选择。标准测头以外，还有针式、塑料、偏心、平头、滚轴测头。

可选择安装防尘波纹罩。防止灰尘进入数显高度计测量头的伸缩轴内，提高耐用性。

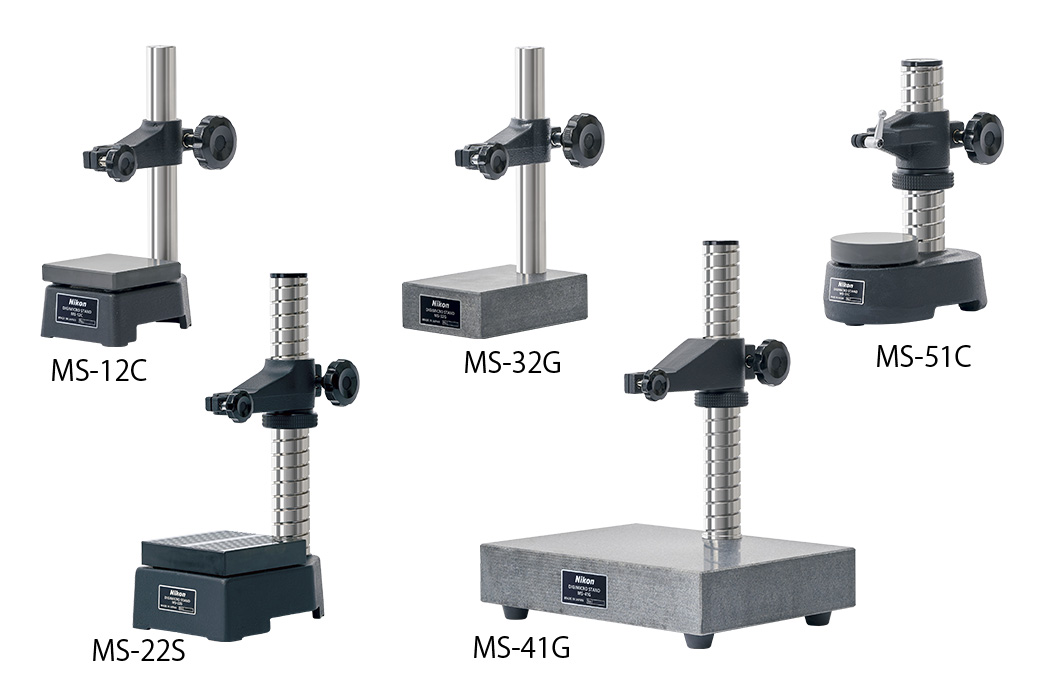

底座配件

提供5种测量底座MS-12C、MS-22S、MS32G、MS-51C、MS-41G。可以根据需求进行选择。

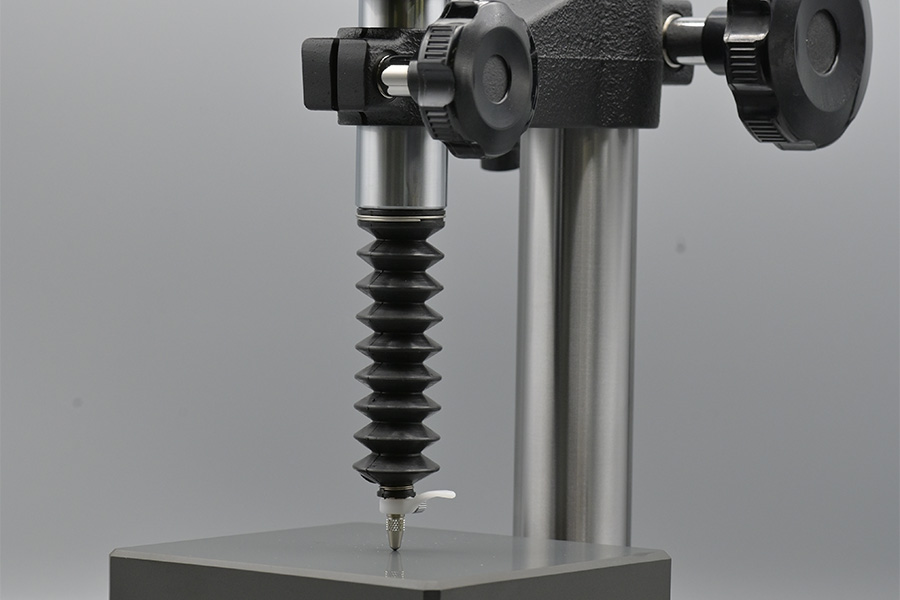

防尘波纹罩

为了防止数字测头的主轴部分沾上灰尘和污垢，可将它安装在一个活动的防尘波纹罩内。

规格参数

主要单元 + 计数器	MF-1001 + MFC-200	MF-1001 + TC-200	MF-501 + MFC-200	MF-501 + TC-200	MH-15M + TC-200
测量范围	0-100 mm		0-50 mm		0-15 mm
最小读数	0.1 µm; 可切换到 0.5 µm or 1 µm	0.01 µm; c可切换到 0.05 µm, 0.1 µm, 1 µm, or 5 µm	0.1 µm;可切换到 0.5 µm or 1 µm	切换到 0.5 µm 或 1 µm 0.0 1 µm；可切换为 0.05 µm、0.1 µm、1 µm 或 5 µm/th>；
精度 (20 °C)	3 µm		1 µm		0.7 µm
反应速度	500 mm/sec. or less				100 mm/sec. or less
测力	向下 1.225 至 1.813 N（可变至约 0.441 N），横向 0.637 至 1.225 N		向下 1.127 至 1.617 N（可变至约 0.294 N），横向 0.637 至 1.225 N		向上0.245 N，向下0.637 N，横向0.441 N'带提升释放
操作温度	0 to +40 °C
重量（主机）	大约 480 g		大约 310 g		大约 220 g
