NEXIV VMZ-S系列影像测量仪

简要描述：NEXIV VMZ-S系列影像测量仪，高精度、高速度、方便易用的微米级坐标测量。

产品咨询联系我们

产品分类

详细介绍

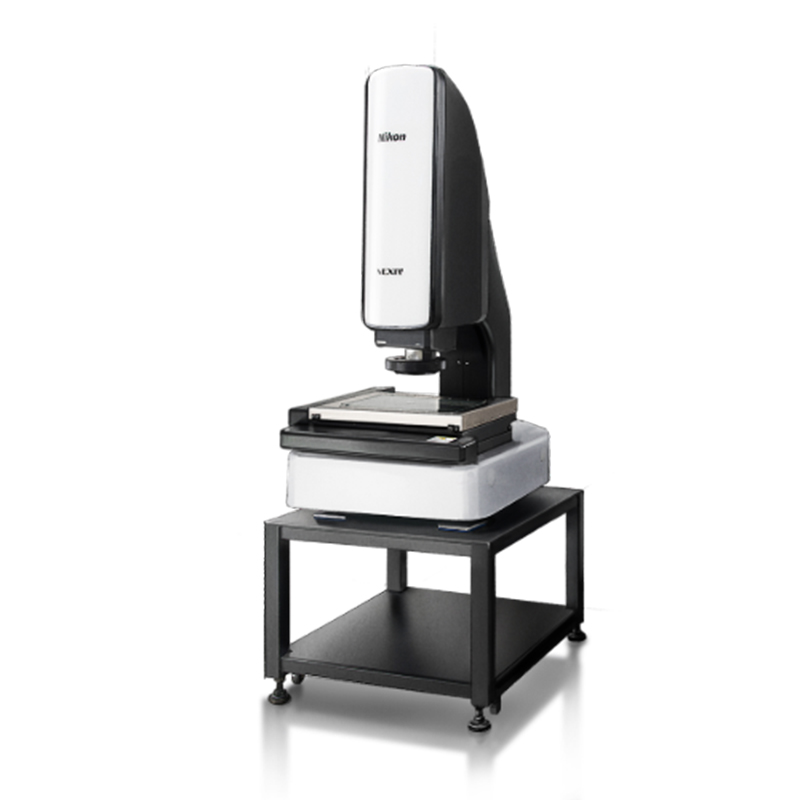

NEXIV VMZ-S系列影像测量仪

高精度、高速度、方便易用的微米级坐标测量。

为各种场合提供以高产量为核心的快速、准确的检测。

VMZ-S系列提供3大类机型，以及一系列高质量的光学器件，标配有TTL（通过镜头的）扫描激光器。高速度和高精度相结合，可以更快地完成测量任务。

VMZ-S系列具有高精度和高速测量功能，可满足日益增长的复杂需求，也可进行广泛应用。

6种光学变焦系统

该系统从零开始设计，利用专门设计的尼康光学系统提供高精度测量。

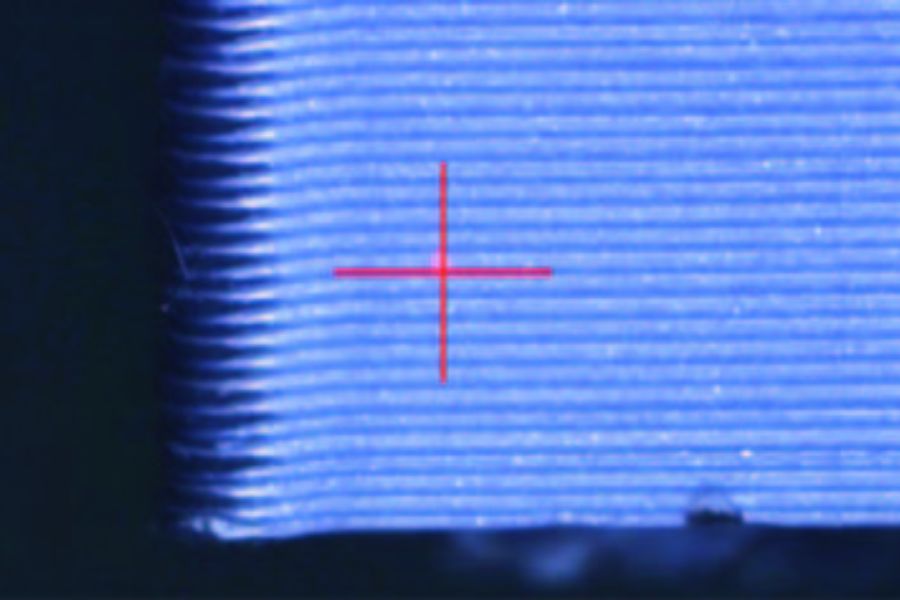

高速高度测量

高精度、高速高度测量通过高精度透镜激光自动对焦实现，能够以每秒1000点的速度进行高速扫描。

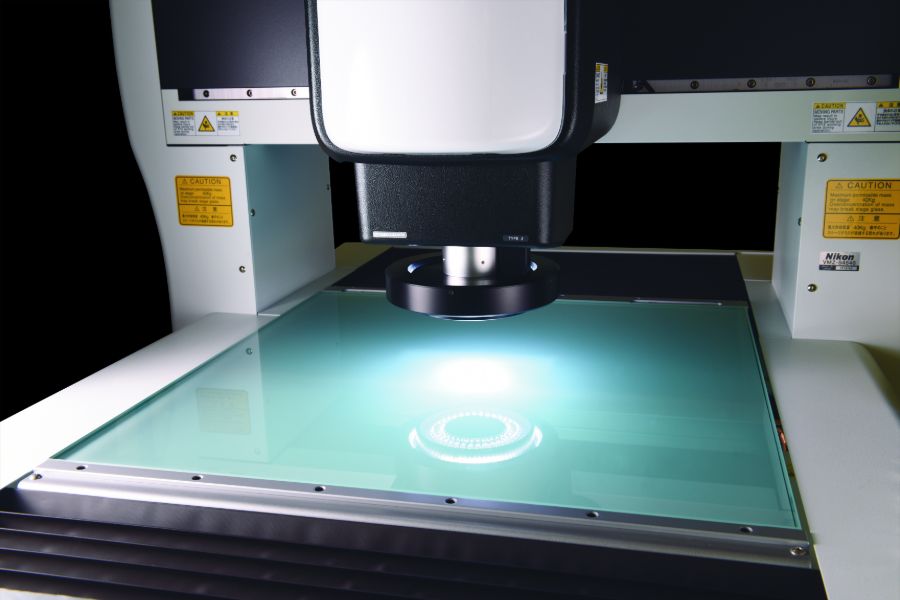

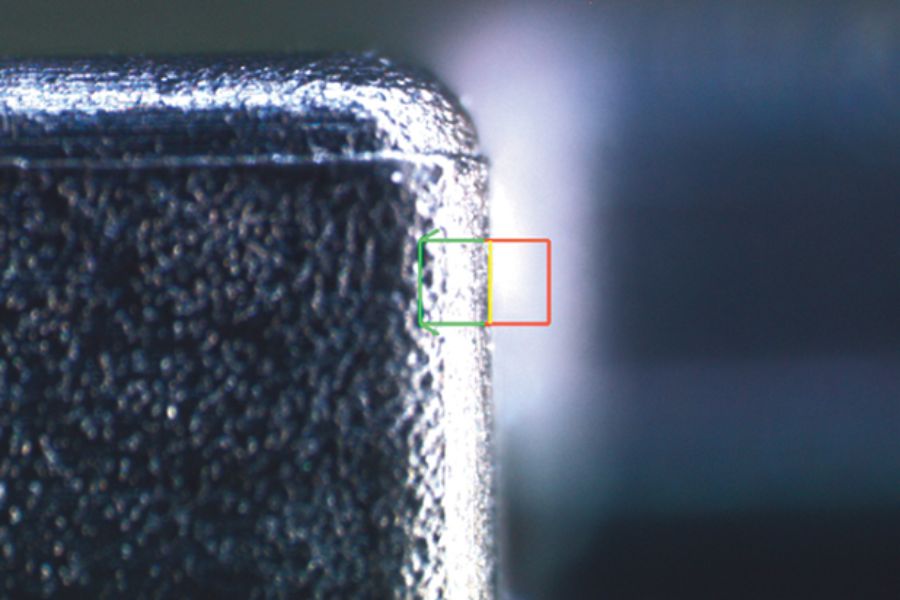

测量困难样本的能力

利用尼康自有的照明配件，可以轻松测量难测的边缘和特征。

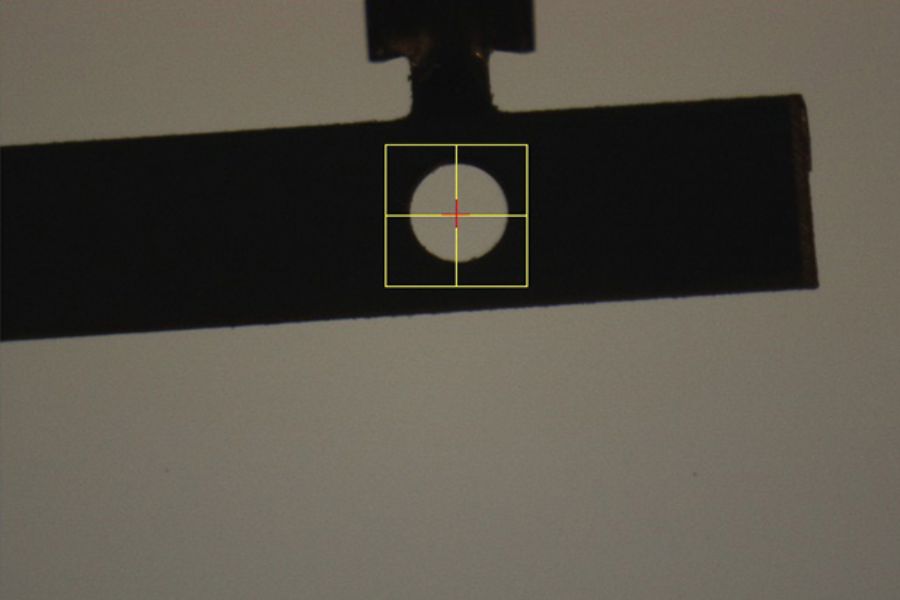

不间断自动测量

即使部件定位发生变化，也可以实现精确测量。

参数规格

型号	VMZ-S3020	VMZ-S4540	VMZ-S6555
XYZ量程	300×200×200 mm *TZ型低倍物镜: 250×200×200 mm	450x400x200 mm *TZ型低倍物镜: 400x400x200mm	650x550x200 mm *TZ型低倍物镜: 600x550x200mm
最小读数	0.01 μm
最大载重量	20 kg (精度保证: 5 kg)	40 kg (精度保证: 20 kg)	50 kg (精度保证: 30 kg)
最大允许误差(L: 长度mm)	EUX, MPE EUY, MPE 1.2 + 4L / 1000 µm EUXY, MPE 2.0 + 4L / 1000 µm EUZ, MPE1.2 + 5L / 1000 µm
最大允许误差(L: 长度mm)	测头误差 1),2): MPE PF2D 0.8 µm 画面内测量误差 1),2): MPE PFV2D 0.3 µm
相机	黑白 / 彩色 1/3 CMOS Camera
镜头工作距离	Type 1, 2, 3: 50mm Type 4: 30mm Type TZ: (高倍物镜) 11 mm / (低倍物镜) 32 mm Type A: 73.5 mm (带激光63 mm)
激光对焦再现性 1),3)	2σ ≦ 0.5 µm
光源	反射, 透射, 3层8方向白色LED环光/Type 4 仅1层 Type TZ: 左物镜: 反射, 暗场 ; 右物镜: 反射, 透射, 暗场 Type A: 反射, 透射, 单层8方向白色LED环光
电源，功耗	AC100 V-240 V, 50/60 Hz / 4 A − 2 A
外型尺寸 & 重量	主机带底座 (W×D×H): 700×730×1793 mm / 约 265 kg 控制箱: 190×450×450 mm / 约 12 kg	主机带底座 (W×D×H): 1000×1340×1818 mm / 约 510 kg 控制箱: 190×450×450 mm / 约 12 kg	主机带底座(W×D×H): 1200×1640×1818 mm / 约 740 kg 控制箱: 190×450×450 mm / 约 12 kg
占地大小 (W×D) 4)	2700×2400 mm	3000×3000 mm	3200×3300 mm
