详细介绍

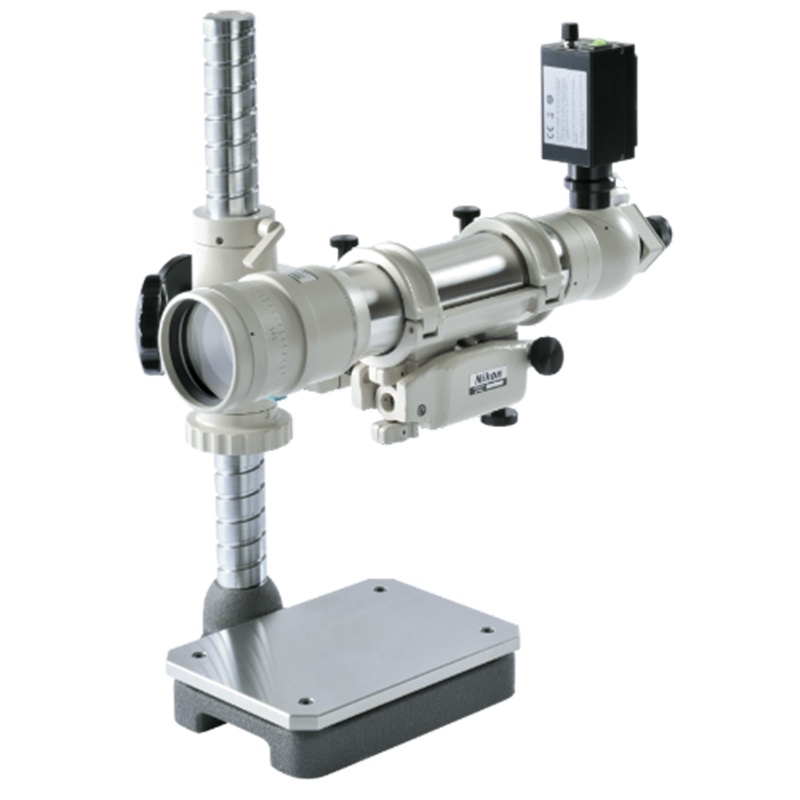

自准直仪 6B-LED/6D-LED
用于测量样品的微小角度差和跳动，进行直线度、平行度、变形量等检查的测量仪器。
精密光学角度测量仪器
应用于旋转载物台、分度头的精度测量，弹性零件的变形量测量，以及对于基准面的样品角度的测量。
6B-LED是明视场型，6D-LED是暗视场型。可以在30分的测量范围进行高精度测量。
提供两种机型

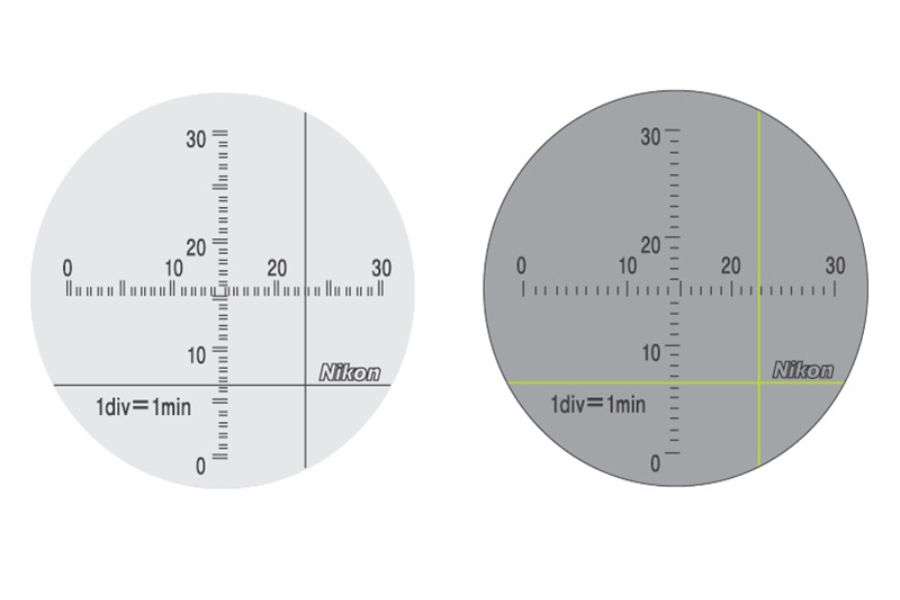

6B-LED在分划板上显示明场像。6D-LED使用高对比度的暗场像。
球面曲率半径测量
自准直仪对准作为测量对象的球面，根据从刻度环读出的顶端镜片的移动量，可以计算出被测镜头的曲率半径。
规格参数
| 放大倍率 | 38x |
| 物镜 | F=700 mm; 有效孔径: 70mm |
| 测量范围 | 30 分弧（垂直和水平轴） |
| 最小读数 | 0.5 秒弧 |
| 读出系统 | 视场调整和千分尺读数 |
| 测量精度 | 0.5 秒弧度在 5 弧分范围内 1 秒弧度在 30 弧分范围内 |
| 视场 | 6B-LED：明场，6D-LED：暗场 |
| 光源 | LED |
| 电源 | 12V 5A（需要交流适配器）或 AA 电池 x2 |
| 主机尺寸 | 镜筒支架外径：68 mm 全长：约 490 毫米 |
| 重量（包括支架） | 大约. 32 kg |
